Тепловизионный прицельный комплекс Кречет 635

Устройство оснащено светосильной оптикой с относительным отверстием F/1.0, что обеспечивает эффективную работу в сложных условиях освещённости. Пользователю доступны девять профилей настроек, десять вариантов прицельных сеток и возможность гибкой настройки цветовой палитры изображения. Реализована дальномерная сетка типа Mil-Dot и функция «картинка в картинке», позволяющая одновременно контролировать общую сцену и увеличенный участок. Система динамического контрастирования улучшает детализацию целей. Конструкция выполнена в прочном металлическом корпусе, а внешний дисплей диагональю около 254 мм защищён от ударов и влаги. Прибор адаптирован для работы с различными типами вооружения.

Ключевые отличия и функции

• Светосильная оптика F/1.0 помогает получать более информативное изображение в сложных условиях наблюдения.
• Матрица 640 × 512 пикселей с размером пикселя 12 мкм обеспечивает точную передачу тепловой картины цели.
• Тепловая чувствительность не более 50 мК позволяет уверенно выявлять малозаметные объекты и слабые температурные различия.
• Объектив 35 мм сочетает рабочую дальность с удобным для практического применения полем зрения не менее 12,5°x10°.
• Дальность обнаружения человека достигает 900 м, а автомобиля — 2150 м.
• Дальность распознавания человека составляет не менее 230 м, автомобиля — не менее 540 м.
• Фокусировка от 10 м позволяет эффективно работать как на ближних, так и на средних и дальних дистанциях.
• Внешний TFT LCD монитор с диагональю не менее 254 мм и разрешением не ниже 1024 × 600 пикселей обеспечивает удобный и понятный вывод изображения.
• Частота видеосигнала не менее 30 Гц делает картинку более плавной при наблюдении за движущимися целями.
• Аккумулятор LiFePO4, питание 9–36 В, автономная работа до 24 часов, защита не ниже IPx6 и диапазон температур от -25 до +50 °С делают комплекс пригодным для длительной эксплуатации в жёстких условиях.

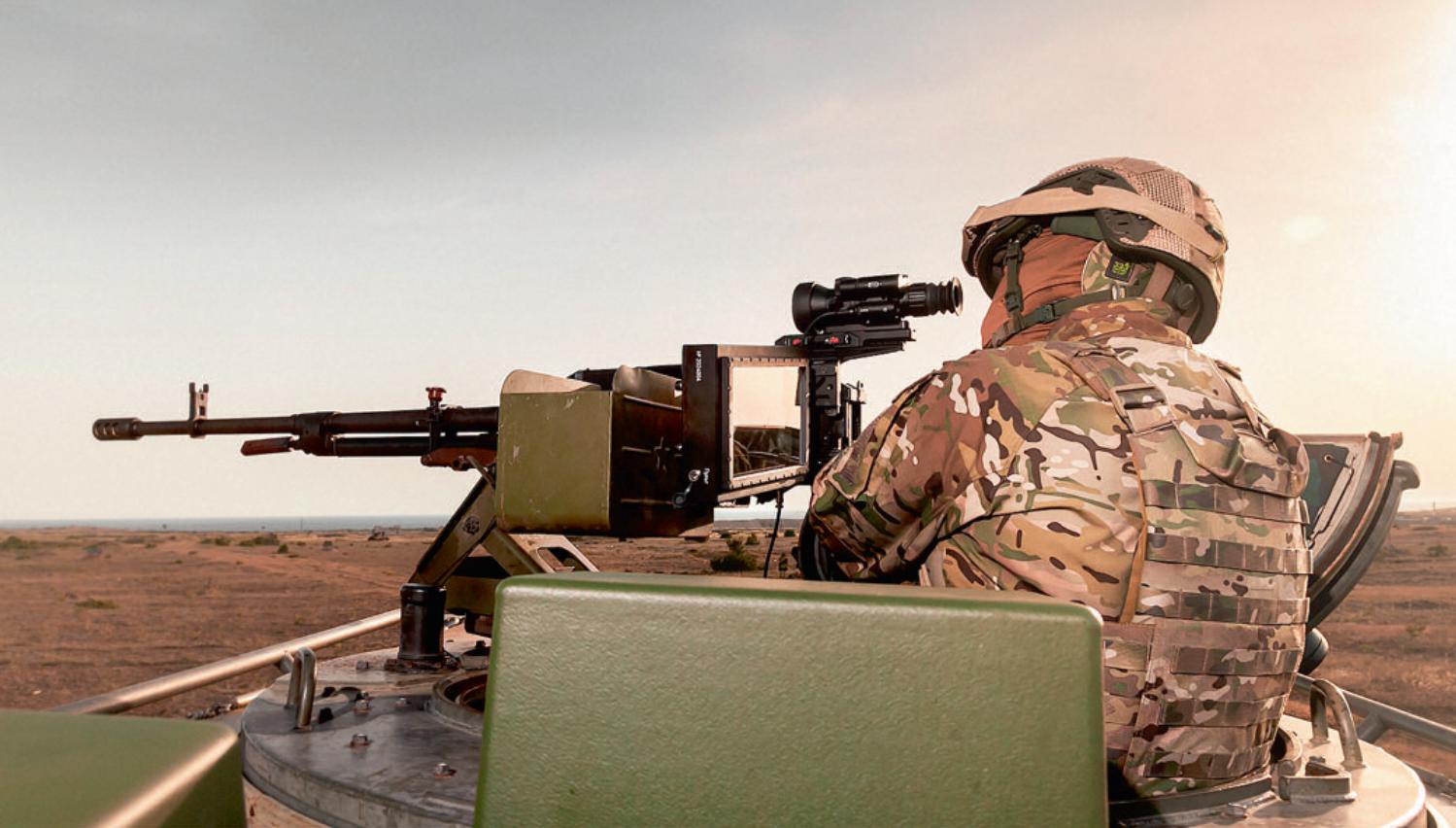

Комплекс построен на базе тепловизионной оптики серии «Кречет» и предназначен для установки на пулемёты ПКМ, ПКТ, НСВ-12,7 «Утёс», «Корд» и аналогичные образцы. Он обеспечивает устойчивую работу в полевых условиях и учитывает специфику эксплуатации на тяжёлом вооружении.

Основная задача системы — повышение эффективности прицельной стрельбы по малозаметным и сложным целям. К ним относятся беспилотные летательные аппараты квадрокоптерного типа, безэкипажные катера, движущаяся техника и другие объекты. Работа возможна в любое время суток, включая ситуации с ограниченной видимостью, такие как дождь, туман или задымление.

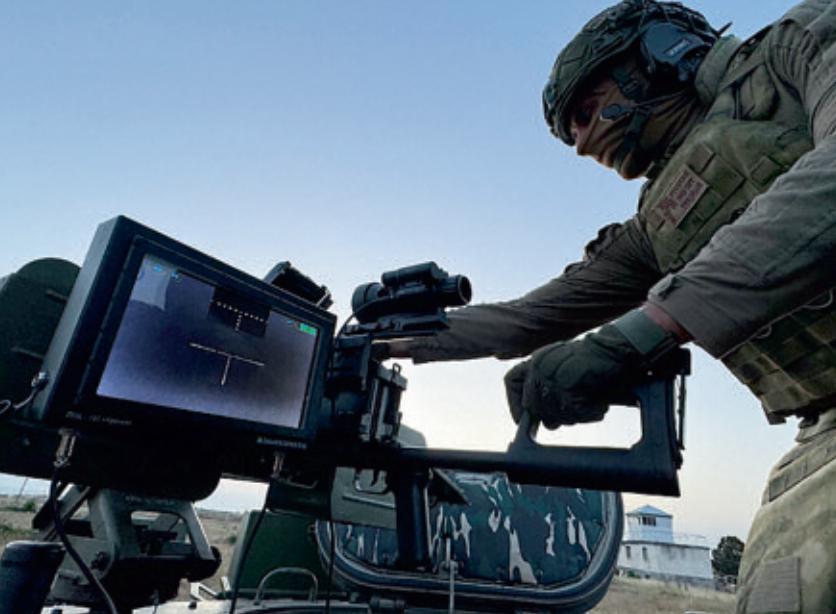

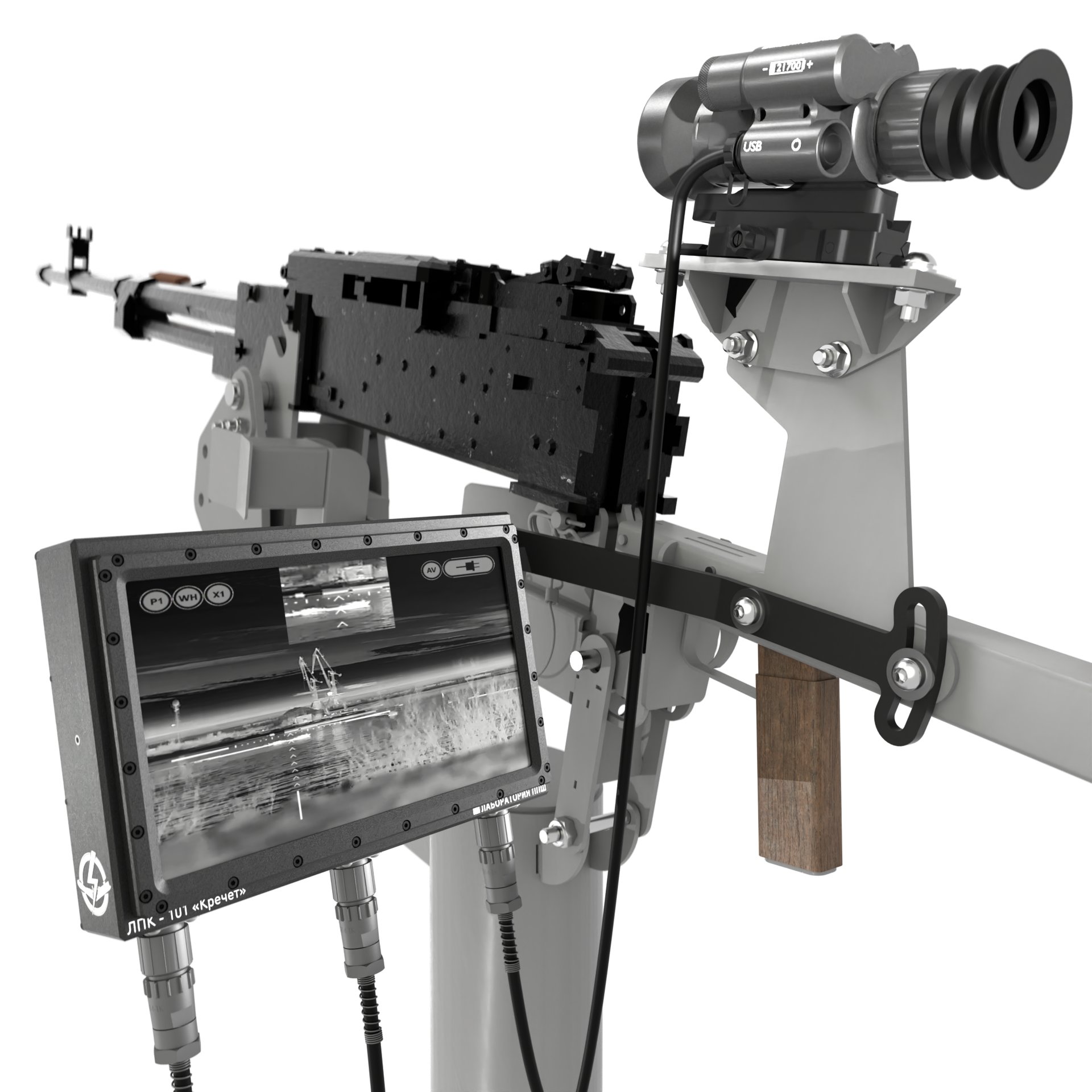

Ключевая особенность заключается в выносе изображения с тепловизионного модуля на внешний монитор. Экран размещается так, чтобы оставаться в поле зрения стрелка, не перекрывая окружающую обстановку. Это упрощает контроль ситуации и повышает удобство ведения огня.

Прибор работает в спектральном диапазоне 8–14 мкм и оснащён матрицей с разрешением 640 × 512 пикселей и размером пикселя 12 мкм. Эквивалентная шуму разность температур не превышает 50 мК, что положительно влияет на чувствительность и точность обнаружения. Объектив с фокусным расстоянием 35 мм обеспечивает поле зрения не менее 12,5°x10°. Обнаружение человека возможно на дистанции до 900 м, автомобиля — до 2150 м, при этом распознавание достигается на расстоянии до 230 м и 540 м соответственно. Минимальная дистанция фокусировки составляет 10 м.

Встроенный TFT LCD монитор с разрешением не ниже 1024 × 600 пикселей обеспечивает чёткое отображение изображения при частоте кадров от 30 Гц. Питание осуществляется от аккумулятора LiFePO4, обеспечивающего непрерывную работу не менее 24 часов при напряжении 9–36 В. Устройство сохраняет работоспособность в температурном диапазоне от -25 до +50 °С и имеет степень защиты оболочки не ниже IPx6. Масса монитора не превышает 3 кг, а общий вес изделия в штатной упаковке — до 22 кг при габаритах 640 × 350 × 460 мм.

Комплектация

• Тепловизионный прицел Кречет 635
• 10-дюймовый ударопрочный, влагозащищенный дисплей
• Кабель питания
• Кабель соединительный
• Аккумулятор LiFePo4
• Зарядное устройство для аккумулятора LiFePo4
• Кронштейн для прицела
• Кронштейн для монитора
• Руководство
• Паспорт
• Упаковка

Технические характеристики:

• Рабочий спектральный диапазон - 8 – 14 мкм
• Формат матричного приемного устройства - 640 × 512 пикселей
• Размер пикселя - 12 мкм
• Эквивалентная шуму разность температур - не более 50 мк
• Фокусное расстояние объектива - 35 мм
• Относительное отверстие объектива - F / 1.0
• Поле зрения (±10%) - не менее 12,5°x10°
• Дальность обнаружения человека (1,8 м × 0,5 м) - не менее 900 м
• Дальность обнаружения автомобиля (2,3 м × 2,3 м) - не менее 2150 м
• Дальность распознавания человека (1,8 м × 0,5 м) - не менее 230 м
• Дальность распознавания автомобиля (2,3 м × 2,3 м) - не менее 540 м
• Диапазон фокусировки - от 10 м
• Монитор - TFT LCD
• Диагональ монитора - не менее 10 дюймов
• Разрешение монитора - не менее 1024 × 600 пикселей
• Частота кадров видеосигнала - не менее 30 Гц
• Элемент питания - аккумулятор LiFePO4
• Время работы - не менее 24 ч
• Напряжение питания - 9 – 36 В
• Рабочий температурный диапазон - от -25°С до 50°С
• Степень защиты оболочки - не ниже IPx6
• Масса монитора - не более 3 кг
• Масса изделия в штатной упаковке - не более 22 кг
• Габаритные размеры изделия в штатной упаковке - 640 × 350 × 460 мм
• Визуальное увеличение - x2
