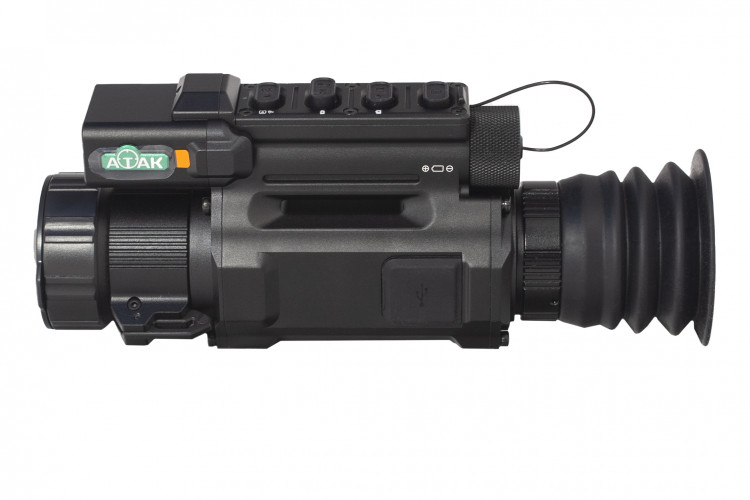

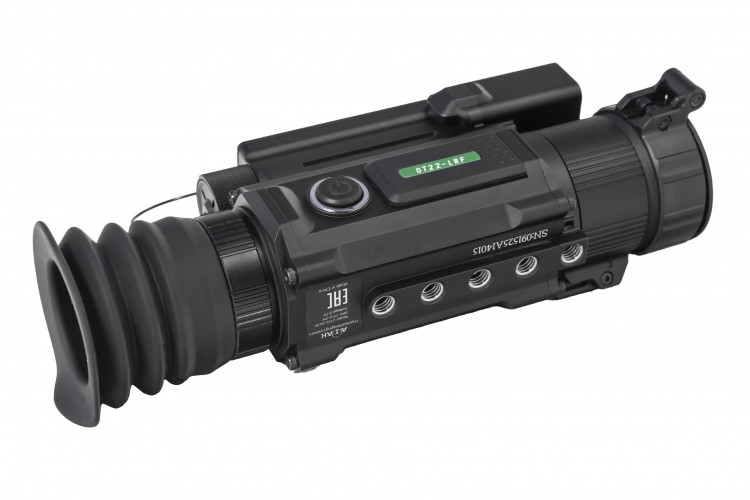

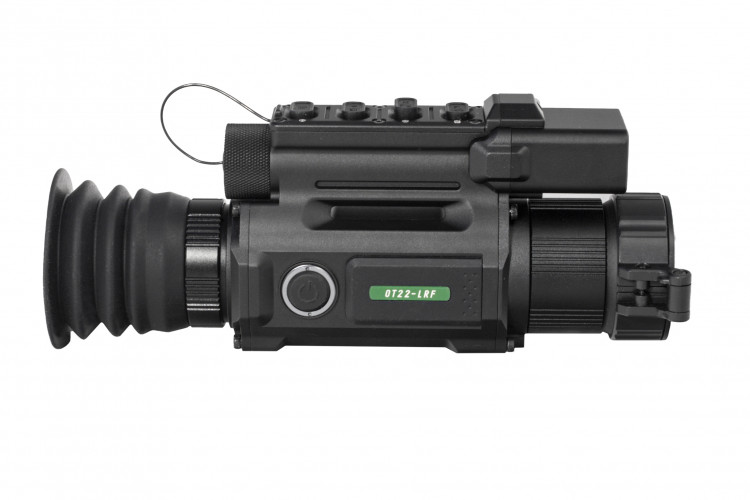

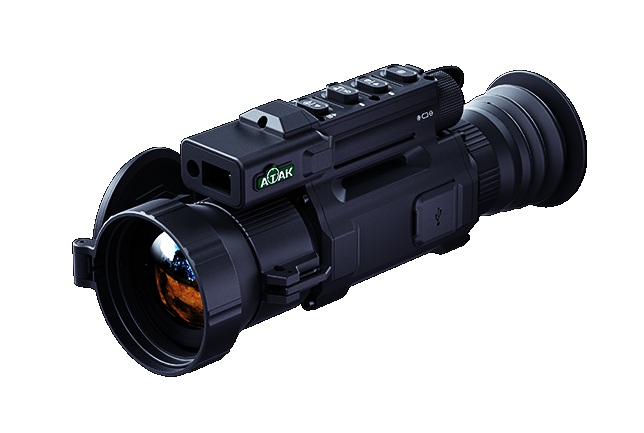

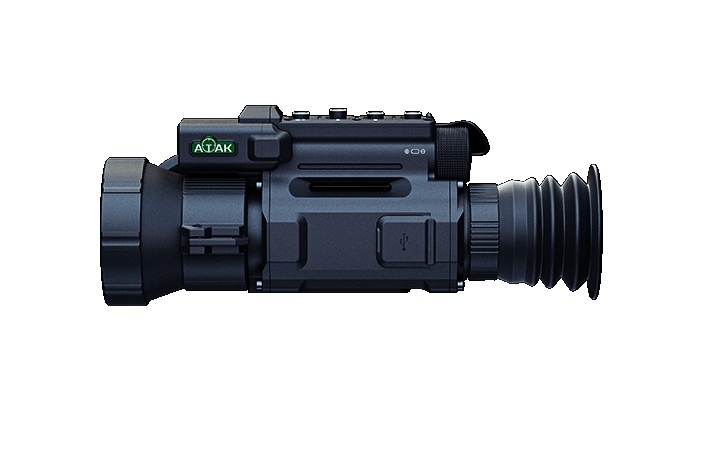

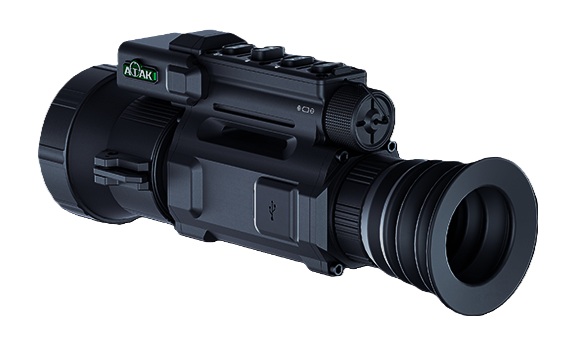

Тепловизионный прицел ATAK OT22-25LRF с дальномером

Тепловизионный прицел ATAK OT22 — цифровая камера для наблюдений в дальнем инфракрасном диапазоне 8–14 мкм, адаптированная для установки на охотничье оружие. Устройство записывает фото и видео со звуком во внутреннюю память объёмом 32 ГБ и может передавать видеосигнал по Wi-Fi или через кабель USB-C. Прибор рассчитан на эксплуатацию в полевых условиях и обеспечивает стабильную работу при отрицательных температурах.

Назначение

Модель ATAK OT22-25LRF — младшая в линейке, оснащённая матрицей 256×192 и объективом 25 мм. Прицел имеет оптическо-цифровую кратность 4,2×…33,6×, интегрированный лазерный дальномер до 1000 м и встроенный баллистический модуль, что позволяет в реальном времени рассчитывать поправку на дальность. Устройство подходит для наблюдения и стрельбы на ближних и средних дистанциях из оружия калибра до .308 Win включительно при любых погодных условиях и в слабой освещённости.

Ключевые параметры:

• Матрица: VO× 256×192, шаг пикселя 12 мкм, частота 50 Гц, NETD < 25 mK. Калибровка со шторкой.
• Оптика: объектив 25 мм, начальное оптическое увеличение 4,2×, экран OLED 1024×768, доступно 5 палитр отображения.
• Профили: 5 пользовательских профилей; 5 сменных сеток прицела (SFP). Время работы на одной аккумуляторной ячейке 18650 — до 5 ч.
• Цифровой зум: ×1 / ×2 / ×4 / ×6 / ×8. Режим PiP (Picture-in-Picture). Режим Hot Track для выделения наибольшего теплового контраста. Сенсоры: гироскоп и электронный компас.
• Лазерный дальномер до 1000 м. Встроенный баллистический калькулятор. Возможность обновления ПО.
• Интерфейсы: Wi-Fi, micro HDMI, USB-C. Автоматическая запись выстрела со звуком. Встроенная память 32 ГБ.
• Механика и защита: ударная стойкость до 6000 Дж; класс защиты IP67.
• Крепление: съёмный кронштейн под планку Picatinny с регулировкой выноса.

Сенсор и отображение

Матрица с NETD < 25 mK обеспечивает высокую чувствительность и даёт возможность различать мало контрастные объекты в сложных метеоусловиях — дождь, туман, снег. OLED-экран с разрешением 1024×768 передаёт контрастную картинку и сохраняет читаемость при отрицательных температурах. Пять предустановленных палитр и три рабочих режима вместе с регулировкой яркости и резкости позволяют гибко подстроить изображение под конкретные задачи охоты или наблюдения.

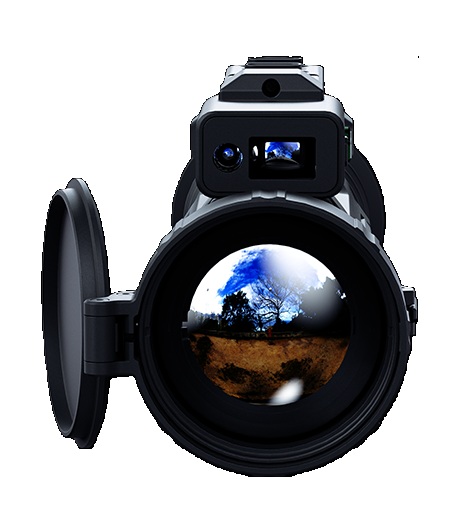

Оптика и кратность

Оптическая часть включает объектив 25 мм и начальную кратность 4,2×; при использовании цифрового увеличения доступен диапазон 4,2× / 8,4× / 16,8× / 25,2× / 33,6×. Поле зрения при данной конфигурации составляет примерно 7°×5,3°, что обеспечивает баланс между обзором и детализацией. При 4,2× прибор быстро обнаруживает крупную дичь на дальних дистанциях, а при максимальном увеличении позволяет рассматривать мелкие детали и работать с дистанциями от ~5 м.

Лазерный дальномер и баллистический модуль

Встроенный дальномер измеряет расстояние до 1000 м и интегрируется с баллистическим калькулятором прибора. После фиксации дистанции вычисляется поправка с учётом выбранного профиля оружия, типа патрона, высоты над уровнем моря, температуры воздуха и угла наклона (горизонтальная и вертикальная составляющие учитываются автоматически). Результат выводится на сетку прицела и/или в отдельном информационном окне, что сокращает время подготовки выстрела и снижает вероятность ошибок при оценке дистанции на пересечённой местности.

Пристрелка и профили оружия

Пристрелка реализована через режим «одного выстрела» с фиксацией кадра: после выстрела изображение замораживается, стрелок корректирует точку попадания и сохраняет значение в профиль. В приборе доступно до 5 профилей (A…E), каждый из которых содержит отдельный набор баллистических данных и выбранную сетку прицела. Это удобно при использовании нескольких стволов или различных типов боеприпасов — переключаясь между профилями, пользователь получает готовые поправки и сохраняет настройки для последующих выстрелов.

Функции точного наведения и стабилизация

• Гироскоп отображает угол наклона и помогает учитывать вертикальную компоненту баллистики;
• Электронный компас показывает направление прицеливания и облегчает привязку к картам или координатам;
• Режим Hot Track выделяет наиболее тёплую точку в кадре, что ускоряет захват движущейся или частично скрытой цели;
• PiP (Picture-in-Picture) позволяет одновременно видеть общий план и увеличенный фрагмент цели, не теряя ориентации в пространстве.

Видеорегистрация и связь

Прицел поддерживает запись видео со звуком во встроенную память 32 ГБ; формат файлов совместим с большинством плееров и видеоредакторов. Подключение по Wi-Fi с мобильным приложением позволяет вести дистанционную трансляцию и управление настройками с телефона. Через micro HDMI можно вывести изображение на монитор в режиме реального времени; USB-C служит для зарядки, обмена данными и обновления прошивки. Автоматическая запись выстрела фиксирует момент выстрела и сопутствующие параметры, что полезно при обучении, тестах и разборе выстрелов.

Питание и обслуживание

Съёмный аккумулятор 18650 (3,7 В) обеспечивает до 5 часов активной работы в зависимости от режима использования и температуры окружающей среды. Для экономии энергии предусмотрен режим автозавершения работы и гибкие настройки яркости экрана. Отсек батареи имеет винтовую крышку, соединённую с корпусом тросиком, что предотвращает потерю платы в полевых условиях. Для длительных сессий доступен внешний источник питания через USB-C.

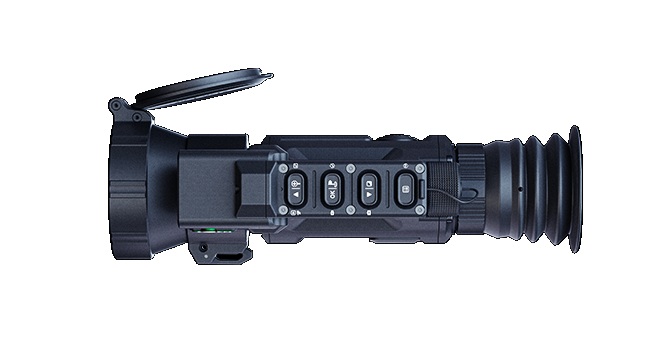

Эргономика и элементы управления

Панель управления оптимизирована для работы в перчатках: крупные кнопки разной высоты и формы легко нащупываются и нажимаются без визуального контроля. Расположение элементов симметрично, что позволяет пользоваться прицелом как правшам, так и левшам без перенастройки. Наглазник-гофра уменьшает вероятность травм и обеспечивает стабильное положение глаза относительно окуляра. Колесо фокусировки и упор для пальцев спроектированы так, чтобы наводка резкости была плавной и точной даже при использовании в перчатках.

Устойчивость и защита

Теплак рассчитан на работу с широко используемыми охотничьими патронами и выдерживает отдачу до 6000 Дж (соответствует крупным охотничьим калибрам). Корпус имеет степень защиты IP67 — устройство защищено от пыли и кратковременного погружения в воду. Материалы и уплотнения предотвращают запотевание оптики и позволяют работать в диапазоне температур от −20 °C до +50 °C.

Назначение и сценарии использования

ATAK OT22-25LRF подходит для широкого спектра задач: охота на крупную и среднюю дичь, тактические и служебные операции, инспекционные и поисково-спасательные работы, а также видеофиксация полевых испытаний. Баллистический модуль и дальномер делают прицел полезным при стрельбе на средние и дальние дистанции, а видеофункции и связь упрощают документирование и передачу данных в режиме реального времени.

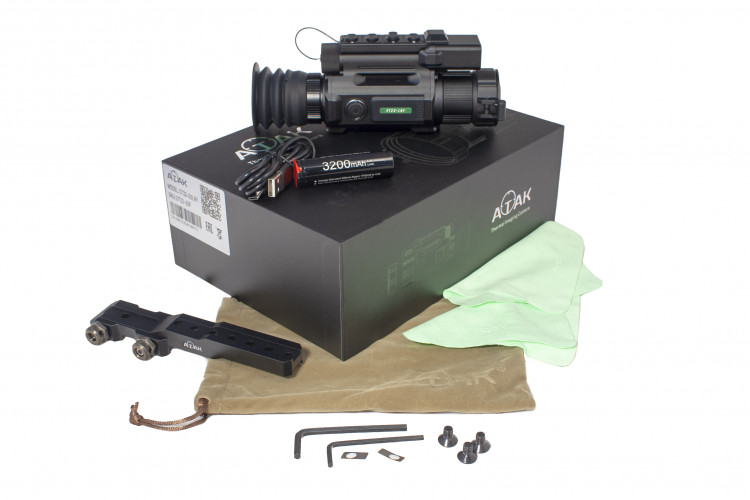

Комплектация

• тепловизионный прицел;
• кронштейн на Picatinny / Weaver (с регулировкой выноса);
• крепёжные винты (3 шт.);
• накладки (2 шт.);
• шестигранные ключи (2 шт.);
• кабель USB-C;
• аккумулятор 18650 (с плоскими контактами);
• сумка на завязках;
• салфетка для оптики (2 шт.);
• инструкция и гарантийная карта.

Тактико-технические характеристики

• Микроболометр: VOx, неохлаждаемый, разрешение 256×192 пикселей, шаг детектора 12 мкм, частота обновления 50 Гц, NETD < 25 мК, автоматическая и ручная калибровка со шторкой.
• Дисплей: OLED, разрешение 1024×768 пикселей; пять цветовых схем (горячий белый, горячий черный, горячий красный, железный горячий, небо); три режима (город, лес, дождь).
• Оптика: увеличение 4,2× с цифровым зумом 8,4×, 16,8×, 25,2×, 33,6×; цифровой зум x1 / x2 / x4 / x6 / x8; объектив F25 мм; поле зрения 7×5,3° (диагональ 8,8°); удаление выходного зрачка 30 мм; ручная фокусировка от 5 м; диоптрийная регулировка ±5.
• Пристрелка и выверка: 5 предустановленных меток; 4 цветовые схемы (красная, белая, жёлтая, зелёная); 5 профилей пристрелки; встроенный баллистический калькулятор.
• Видеорекордер: фото — формат .jpg; видео — формат .mp4; внутренняя память 32 ГБ; запись звука и автоматическая запись выстрела.
• Функционал: лазерный дальномер (замеры до 1000 м); функция «Кадр в кадре» (PiP) с увеличением ×2; гироскоп и электронный компас; отслеживание горячих точек; коррекция битых пикселей; Wi-Fi с поддержкой приложений Roadcam и Okcam; HDMI-выход; обновление программного обеспечения.
• Питание: один съёмный Li-ion аккумулятор 18650, 3,7 В (с плоскими контактами); время работы до 5 часов; зарядка в специальном устройстве; внешний источник питания через USB-C, 5 В; функция автопитания.
• Физические параметры: объектив — цельностеклянная линза с многослойным покрытием; корпус алюминиевый; крепление небыстросъёмное под планку Picatinny; дополнительное крепление на корпусе отсутствует; защита IP67; диапазон рабочих температур от −20 до +55 °C; ударная стойкость до 6000 Дж; размеры 180×47×75 мм; масса без крепления и батареи 0,36 кг.

ATAK OT22-25LRF — функциональный и надёжный тепловизионный прицел, сбалансированный по характеристикам, защите и эргономике. Он сочетает в себе чувствительную матрицу с низким NETD, мощный дальномер и удобный интерфейс записи и связи, что делает его универсальным инструментом для охоты и полевых задач. Конструкция и материалы соответствуют требованиям эксплуатации в тяжёлых условиях, а возможность обновления ПО позволяет поддерживать актуальность функций и улучшать работу прибора с течением времени.

Технические характеристики модели:

• Бренд: ATAK
• Разрешение матрицы: 256×192
• Фокусное расстояние: 25 мм
• Увеличение: 4,2–33,6×
• Поле зрения: 7°
• Удаление выходного зрачка: 30 мм
• Лазерный дальномер: есть
• Максимальная дальность измерения: 1000 м
• Баллистический калькулятор: есть
• Фокусировка: на объективе
• Диоптрийная подстройка: −5…+5 дптр
• Влагозащита: IP67
• Материал корпуса: алюминиевый сплав
• Цвет: чёрный
• Крепление: планка Picatinny
• Прицельная сетка: переменная
• Компас: есть
• Гироскоп: есть
• Дисплей: цветной OLED, 1024×768
• Беспроводные интерфейсы: Wi-Fi
• Объём встроенной памяти: 32 ГБ
• Запись звука: есть
• Гнездо внешнего питания: есть
• Видеовыход: есть
• Рабочие температуры: −30…+55 °C
• Страна происхождения: Китай
• Гарантия производителя: 2 года
• Габариты: 180 × 47 × 75 мм
• Вес (нетто): 0,36 кг
• Комплектация: тепловизор, кронштейн на Picatinny / Weaver, крепёжные винты (3 шт.), накладки (2 шт.), шестигранные ключи (2 шт.), кабель USB-C, аккумулятор 18650 (с плоскими контактами), сумка на завязках, салфетка для оптики (2 шт.), инструкция и гарантийная карта
• Комплектация зарядным устройством: не комплектуется зарядным устройством
• Типоразмер элементов питания: 18650, от блока питания
• Габариты в упаковке: 245 × 180 × 88 мм
• Комплектация элементом питания: входит в комплект
• Вес (брутто): 0,99 кг
